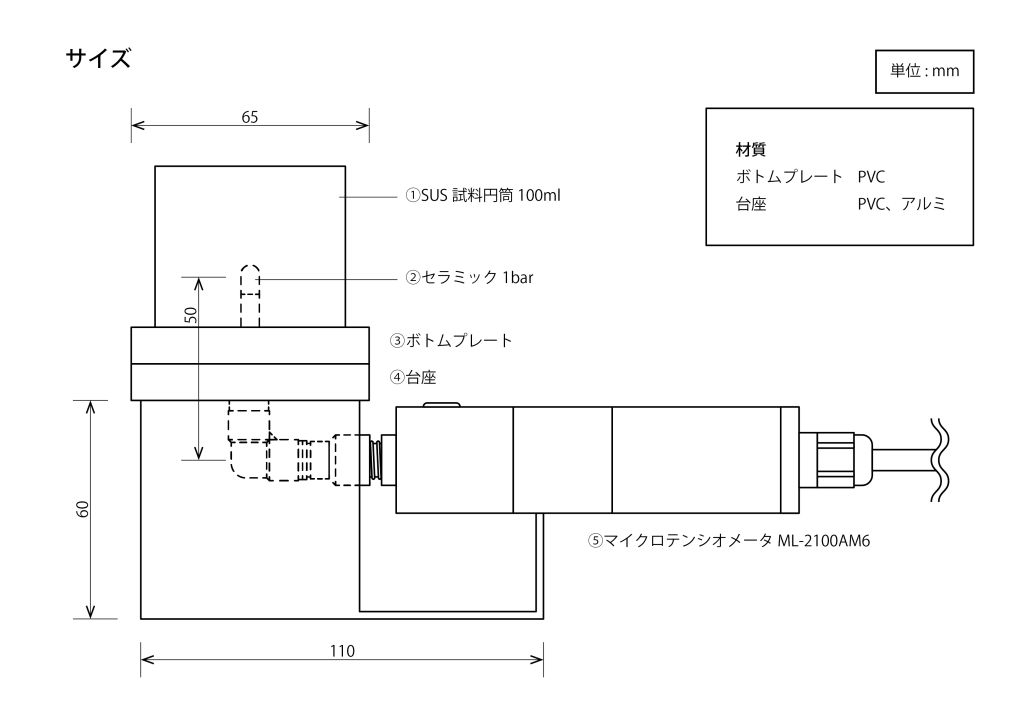

テンシオメータが接続された本装置を天秤上に設置し、乾燥による脱水量とサクションを同時に取得する簡易的な保水性試験器です。
収集したデータから水分特性曲線を作成することで、サクションデータから体積含水率への変換が可能です。
感圧センサ マイクロテンシオメーター
ML-2100AM6
定格圧力 -100～+100kPa
過大圧力 200kPa
電源電圧 9～14VDC
出力 1-3VDC 大気圧時2VDC
配線 赤(電源) 白(出力信号) 黒(G 共通)
測定例

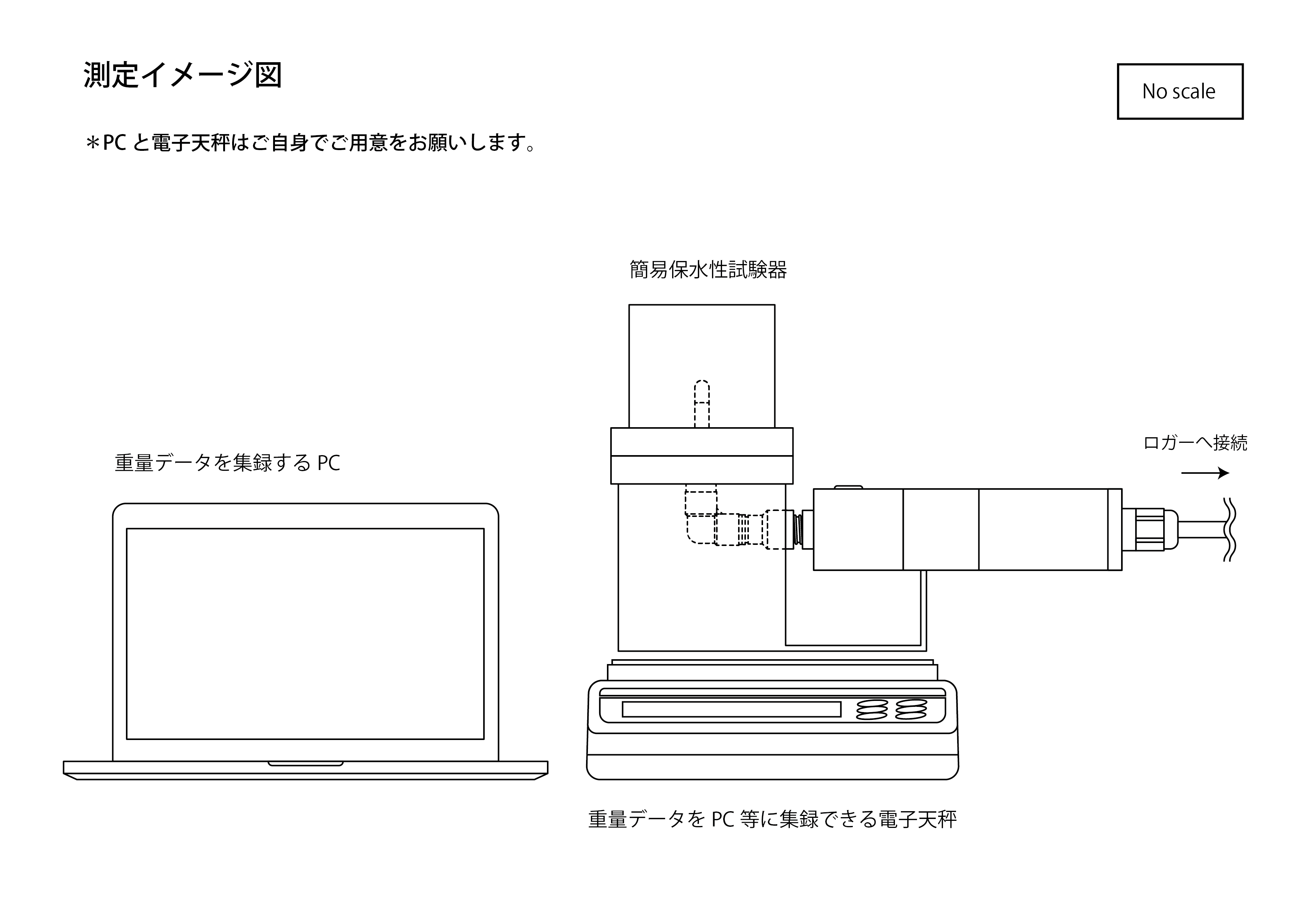

PC等に接続して重量データを記録できる電子天秤(1kgまで量れる物)とデータロガーに接続してテンションが切れるまで重量データとサクションデータ(電圧V)を記録します。
簡易保水性試験器手順(PDF)
重量測定結果から体積含水率(％)に換算し、サクション－体積含水率関係図を作成します。
＊例では、-10kPaで2つの近値式を作成しています。
